Para analizar la Atmósfera en vertical o altura se usan LOS RADIOSONDEOS en la que modernamente se emplean RADARES Y SATÉLITES. Los datos transmitidos a la estación de la tierra se anotan en un gráfico, que puede ser:
NOMOGRAMA:
==========
Es un gráfico que posee líneas CON SOLUCIONES A UNA SERIE DE ECUACIONES.
Diagrama:
=======
Es una variedad de NOMOGRAMA en la que cada línea representa MUCHAS SOLUCIONES PARA UNA DETERMINADA ECUACIÓN.
El DIAGRAMA es una excelente herramienta empleada por los Meteorólogos para comprender la Atmósfera y para PREDECIR EL TIEMPO ATMOSFÉRICO conociendo una serie de datos por el RADIOSONDEO GRAFICAMENTE sin necesidad de fórmulas complejas se llega a predecir el tiempo que hará.
Se conocen las características termodinámicas de la masa de aire.
Su grado de estabilidad.
Altura de las nubes.
Existen diferentes según el Autor que los haya enunciado.
EMAGRAMA:
========
Es una gráfica en la cual se colocan los datos de UN RADIOSONDEO. Los principales son:
LA PRESIÓN ATMOSFÉRICA.
LA TEMPERATURA AMBIENTE Y LA DEL PUNTO DE ROCÍO que se colocan en ejes oblicuos a la presión atmosférica.

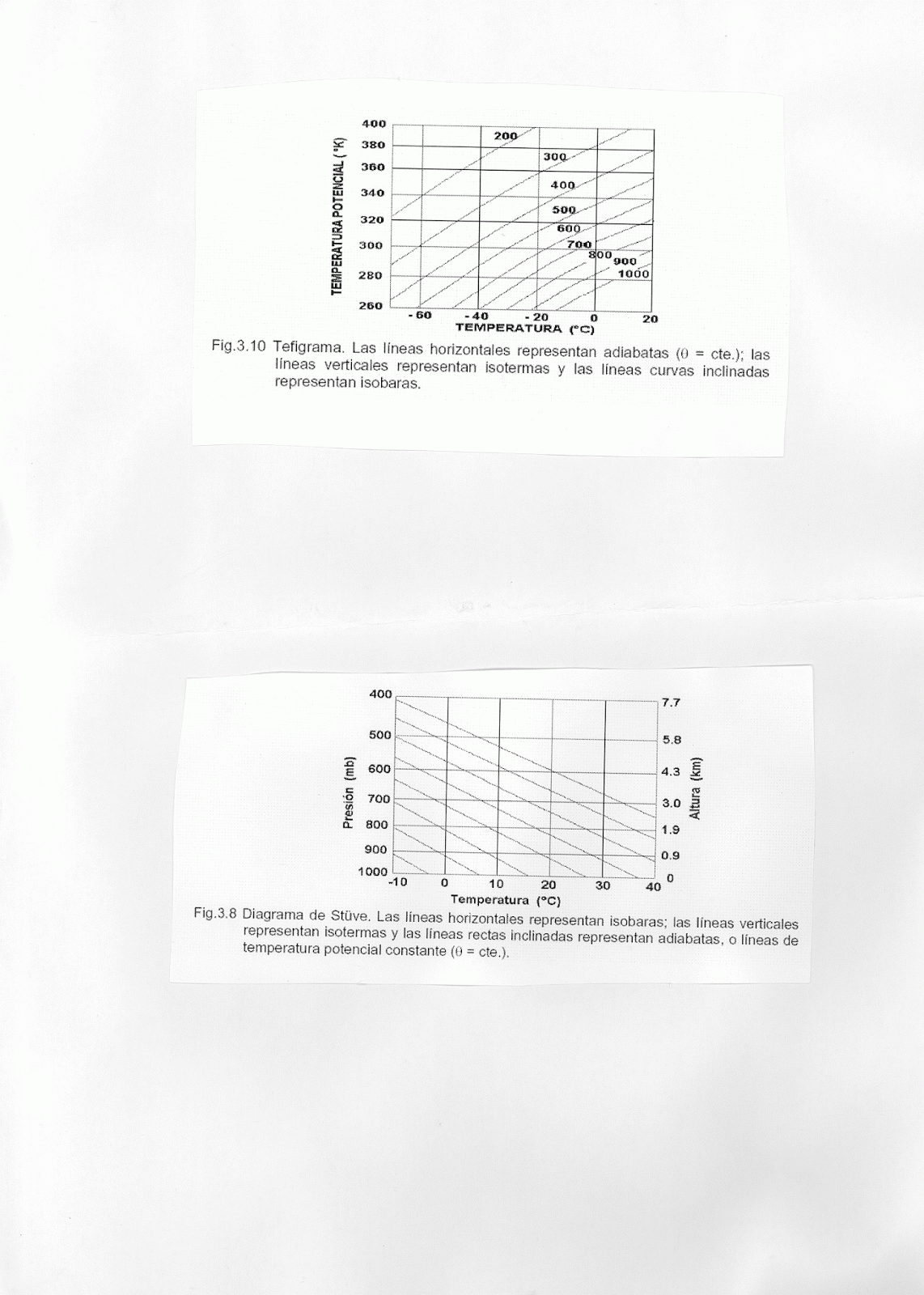

TEFIGRAMA:
========
Es un diagrama que tiene como coordenadas la TEMPERATURA y el LOGARITMO DE LA TEMPERATURA POTENCIAL.
UN DIAGRAMA TERMODINÁMICO DEBE INCLUIR:
=================================
Líneas de presión atmosférica constantes = ISOBARAS.
Líneas de temperatura constante = ISOTERMAS.
ADIABÁTICAS SECAS o que contiene poco vapor de agua.
ADIABÁTICAS HÚMEDAS O SATURADAS, que contienen MUCHO vapor de agua.
Líneas de relación de mezcla de saturación constante= ISOHUMAS.
ENTRE LOS GRÁFICOS MÁS IMPORTANTES DESTACAN:
EMAGRAMA.
TEFIGRAMA.
GRÁFICO DE STUDE, ES EL MÁS EMPLEADO POR LOS SERVICIOS NACIONALES DE METEOROLOGÍA por su facilidad y sencillez.
GRAFICO DE SKENT.
LA DIFERENCIA ENTRE ELLOS es la elección y orientación de LAS COORDENADAS FUNDAMENTALES DE LAS CINCO CARACTERÍSTICAS ANTERIORES, es decir podemos DETERMINAR Y CUANTIFICAR:
LA ESTABILIDAD O INESTABILIDAD ATMOSFÉRICA.
LAS CAPAS DE NUBES.
LA ALTURA DE LA TROPOPAUSA.
LA TEMPERATURA DEL TOPE O TECHO DE LAS NUBES.
LA ZONA DE LOS FRENTES ATMOSFÉRICOS.
LA CORTANTE VERTICAL DEL VIENTO.
LA LOCALIZACIÓN DE INVERSIONES TÉRMICAS.
LOS TIPOS DE TIEMPO QUE PUEDEN DAR LUGAR A PRECIPITACIONES.
LA ALTURA DEL NIVEL DE CONGELAMIENTO.
TODOS ESTOS FACTORES O CARACTERÍSTICAS SON FÁCILES DE HALLAR CON los gráficos YA QUE LA FÓRMULAS MATEMÁTICAS SON MUY COMPLEJAS.
la termodinámica de la Atmósfera se basa en la Termodinámica Física PERO NO ES LO MISMO.
EL DIAGRAMA DE STÜVE es el que más se emplea por los Servicios Meteorológicos de todo el mundo,Es una carta adiabática ideada por el meteorólogo alemán G.STÜVE en 1917.Es un diagrama termodinámico basado en la ecuación de la temperatura potencial.En un sistema de coordenadas de Temperaturas en el eje horizontal y P en el eje vertical.
LA TERMODINÁMICA DE LA ATMÓSFERA estudia los fenómenos de compresión y expansión de una masa de aire, el transporte de calor,el movimiento de las masas procedentes de distintas fuentes y de los cambios de energía a través de transferencias del calor así como del trabajo realizado.
EL ESTUDIO DE LA TERMODINÁMICA DE LA ATMÓSFERA se complica cuando HAY PRESENCIA DE VAPOR DE AGUA, la nubosidad, las precipitaciones, las variaciones climáticas y los vientos.
EL DESARROLLO DE LOS GRÁFICOS AQUÍ SE SALE DE NUESTRO ESTUDIO DE AGROMETEOROLOGÍA, el Internet existen varias Web que tratan sobre este Tema.
PARA LOS INTERESADOS PROXIMAMENTE INCLUIRÉ LOS DIBUJOS Y HAREMOS ALGUNOS EJERCICIOS. Mientras vean algunas Web que traten sobre DIAGRAMAS TERMODINÁMICOS,TAMBIÉN RADIOSONDEOS.
EL INSTITUTO NACIONAL DE METEOROLOGÍA ESPAÑOL REALIZA RADIOSONDEOS EN MADRID.SANTANDER.ZARAGOZA.MURCIA.PALMA DE MALLORCA.LAS PALMAS DE GRAN CANARIA.El GOBIERNO PORTUGUÉS EN LISBOA Y TAMBIÉN REALIZAN RADIOSONDEO LOS GIBRALTARENOS.LOS RESULTADOS HAY QUE SOLICITARLOS A LOS RESPECTIVOS ORGANISMOS.
LOS GRÁFICOS:
=================
NOMOGRAMA:
==========
Es un gráfico que posee líneas CON SOLUCIONES A UNA SERIE DE ECUACIONES.
Diagrama:
=======
Es una variedad de NOMOGRAMA en la que cada línea representa MUCHAS SOLUCIONES PARA UNA DETERMINADA ECUACIÓN.
El DIAGRAMA es una excelente herramienta empleada por los Meteorólogos para comprender la Atmósfera y para PREDECIR EL TIEMPO ATMOSFÉRICO conociendo una serie de datos por el RADIOSONDEO GRAFICAMENTE sin necesidad de fórmulas complejas se llega a predecir el tiempo que hará.
Se conocen las características termodinámicas de la masa de aire.
Su grado de estabilidad.
Altura de las nubes.
Existen diferentes según el Autor que los haya enunciado.
EMAGRAMA:
========
Es una gráfica en la cual se colocan los datos de UN RADIOSONDEO. Los principales son:
LA PRESIÓN ATMOSFÉRICA.
LA TEMPERATURA AMBIENTE Y LA DEL PUNTO DE ROCÍO que se colocan en ejes oblicuos a la presión atmosférica.
TEFIGRAMA:
========
Es un diagrama que tiene como coordenadas la TEMPERATURA y el LOGARITMO DE LA TEMPERATURA POTENCIAL.
UN DIAGRAMA TERMODINÁMICO DEBE INCLUIR:
=================================
Líneas de presión atmosférica constantes = ISOBARAS.
Líneas de temperatura constante = ISOTERMAS.
ADIABÁTICAS SECAS o que contiene poco vapor de agua.
ADIABÁTICAS HÚMEDAS O SATURADAS, que contienen MUCHO vapor de agua.
Líneas de relación de mezcla de saturación constante= ISOHUMAS.
ENTRE LOS GRÁFICOS MÁS IMPORTANTES DESTACAN:
EMAGRAMA.
TEFIGRAMA.
GRÁFICO DE STUDE, ES EL MÁS EMPLEADO POR LOS SERVICIOS NACIONALES DE METEOROLOGÍA por su facilidad y sencillez.
GRAFICO DE SKENT.
LA DIFERENCIA ENTRE ELLOS es la elección y orientación de LAS COORDENADAS FUNDAMENTALES DE LAS CINCO CARACTERÍSTICAS ANTERIORES, es decir podemos DETERMINAR Y CUANTIFICAR:
LA ESTABILIDAD O INESTABILIDAD ATMOSFÉRICA.
LAS CAPAS DE NUBES.
LA ALTURA DE LA TROPOPAUSA.
LA TEMPERATURA DEL TOPE O TECHO DE LAS NUBES.
LA ZONA DE LOS FRENTES ATMOSFÉRICOS.
LA CORTANTE VERTICAL DEL VIENTO.
LA LOCALIZACIÓN DE INVERSIONES TÉRMICAS.
LOS TIPOS DE TIEMPO QUE PUEDEN DAR LUGAR A PRECIPITACIONES.
LA ALTURA DEL NIVEL DE CONGELAMIENTO.
TODOS ESTOS FACTORES O CARACTERÍSTICAS SON FÁCILES DE HALLAR CON los gráficos YA QUE LA FÓRMULAS MATEMÁTICAS SON MUY COMPLEJAS.
la termodinámica de la Atmósfera se basa en la Termodinámica Física PERO NO ES LO MISMO.
EL DIAGRAMA DE STÜVE es el que más se emplea por los Servicios Meteorológicos de todo el mundo,Es una carta adiabática ideada por el meteorólogo alemán G.STÜVE en 1917.Es un diagrama termodinámico basado en la ecuación de la temperatura potencial.En un sistema de coordenadas de Temperaturas en el eje horizontal y P en el eje vertical.
LA TERMODINÁMICA DE LA ATMÓSFERA estudia los fenómenos de compresión y expansión de una masa de aire, el transporte de calor,el movimiento de las masas procedentes de distintas fuentes y de los cambios de energía a través de transferencias del calor así como del trabajo realizado.
EL ESTUDIO DE LA TERMODINÁMICA DE LA ATMÓSFERA se complica cuando HAY PRESENCIA DE VAPOR DE AGUA, la nubosidad, las precipitaciones, las variaciones climáticas y los vientos.
EL DESARROLLO DE LOS GRÁFICOS AQUÍ SE SALE DE NUESTRO ESTUDIO DE AGROMETEOROLOGÍA, el Internet existen varias Web que tratan sobre este Tema.
PARA LOS INTERESADOS PROXIMAMENTE INCLUIRÉ LOS DIBUJOS Y HAREMOS ALGUNOS EJERCICIOS. Mientras vean algunas Web que traten sobre DIAGRAMAS TERMODINÁMICOS,TAMBIÉN RADIOSONDEOS.
EL INSTITUTO NACIONAL DE METEOROLOGÍA ESPAÑOL REALIZA RADIOSONDEOS EN MADRID.SANTANDER.ZARAGOZA.MURCIA.PALMA DE MALLORCA.LAS PALMAS DE GRAN CANARIA.El GOBIERNO PORTUGUÉS EN LISBOA Y TAMBIÉN REALIZAN RADIOSONDEO LOS GIBRALTARENOS.LOS RESULTADOS HAY QUE SOLICITARLOS A LOS RESPECTIVOS ORGANISMOS.
LOS GRÁFICOS:
=================
